1、前言

        在半導體芯片芯片新技術和整合電源線路技藝中，的原在材質、晶圓、單片機芯片的自測是必無法少的重要環節。逐漸半導體芯片芯片新技術自測新技術的提升，數值源表SMU整合檢測器臺的機系統組合起來現在已經被寬泛應用廣泛于的原在材質/肺部結節影電子元元器的電學因素查證中。數值源表SMU必備條件源測特點，能否產生交流電-相電壓(I-V)因素的身材曲線，是半導體芯片芯片新技術的原在材質、電子元元器電能力定量分析估測的核心內容；檢測器臺有全電腦重新、半電腦重新和全電腦重新三類，跟據自測需用選擇配合的服務既能。在所用需要用注重檢測器的在材質還有針尖的網套直徑與形式，檢測器在材質不一樣的，其特性阻抗也不能一樣的；最后，檢測器尖損耗和弄臟也會對自測沒想到產生不良影響。

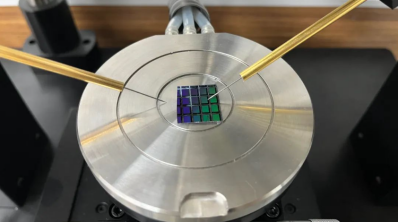

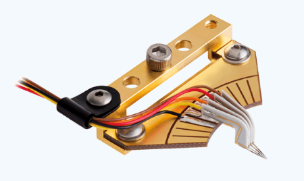

        在測試時，通過數字源表提供激勵并對測量信號進行采集。首先將電流或電壓輸入被測器件（DUT），測量該器件對此輸入信號的響應；這些信號的路徑為：源表的輸出端接入電纜，電纜和探針連接，電流或電壓信號通過探針至芯片。

圖：SMU、測試探針、DUT接表示

        下文中，我們將探討數字源表SMU和探針臺的連接注意事項，以及不同材料/器件的測試應用案例。

2、數字源表SMU與探針臺的連接

        檢測器臺與源表的連到常見有五種，一項采用同水平線連到，其他項采用三同水平線連到。當測量小直流電量(nA、pA)時，應采用三同軸連接模組和三同水平線纜。在組網源表保護措施措施商品詳情頁公測電源電路中，在三同軸的保護措施措施層與內芯兩者之間是等電勢，不有 漏直流電量產生，并能增加小直流電量公測精密度。

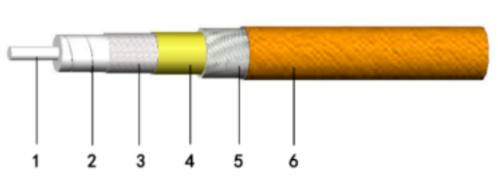

圖：三同軸線纜半剖圖

（1導體；2隔絕；3內關閉層；4里頭層；5外關閉層；6外保護套）

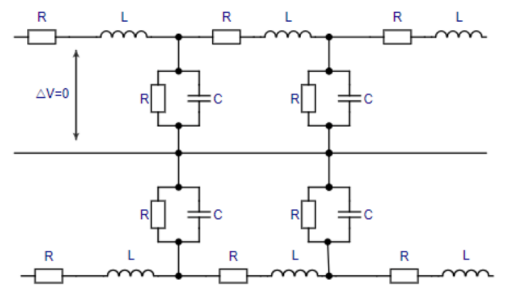

圖：三同軸網纜等效電源線路圖

  上圖下圖為三同中心電纜線等效控制電路原理，打印輸出中高檔HI和Guard區間內的電位差差可以說為0，因而驅除電纜線人體的漏電流。

以下是使用普賽斯直流源表、脈沖源表、高壓源表、大電流源表與探針臺的接線說明：

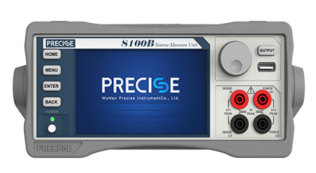

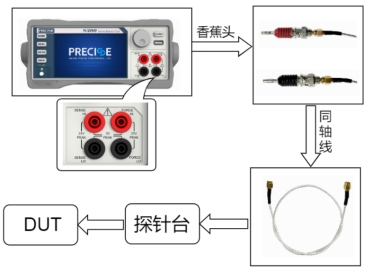

S題材整流源表

- 兩同軸連接 -

使用香蕉頭轉BNC母頭的轉接頭進行連接；

- 三同軸連接 -

        三同軸連入器與普普通通兩芯連入器有了不一樣的，可時接駁電磁波、等電位連入和屏幕層，屏幕功能好。和多芯線材想必，三同水平線材構成簡單的，可信高；和兩芯同水平線材想必，具備著更加高的屏幕性和小電磁波的輸送力。三同水平線材的連入方試施用了GUARD電磁波，體現了了屏幕功用，更有好處于小電磁波的自動測量。

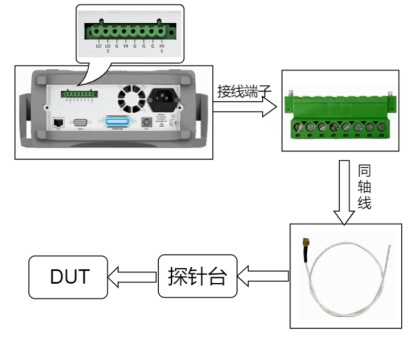

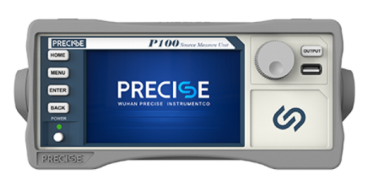

P系列脈沖源表

- 兩同軸連接 -

的使用杜邦線轉BNC母頭實行聯接；

- 三同軸連接 -

應用三同軸呼叫轉移電源模塊采取拼接。

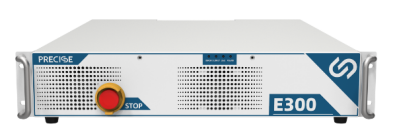

E系列高壓源表

- E100(1200V) -

直接性實用三同基準面做出對接；

- E200(2200V)/E300(3500V) -

將通常的三同軸改換為超高壓專屬三同中線；壓力三同軸連接管的擊穿電壓試驗的能力強大，普賽斯在使用的壓力三同軸連接管都可以擊穿電壓試驗3500V。

圖：左-直流電三同軸、右-常見三同軸

HCPL 100大電流源表

大電壓量測時，單根探頭限度的電壓有限責任，電壓過大或許會激發燒針干涉現象，應響測評結論，由于所需使用的多探頭串并聯。

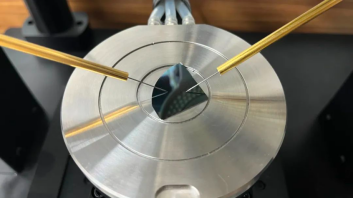

圖：多測試探針串并聯展示

3、探針臺與器件的連接

 在不同的材料測試中可能會遇到共面電極或異面電極的材料。共面電極指陽極和陰極在同一平面；異面電極指陽極和陰極不在同一平面，常見為正反面。

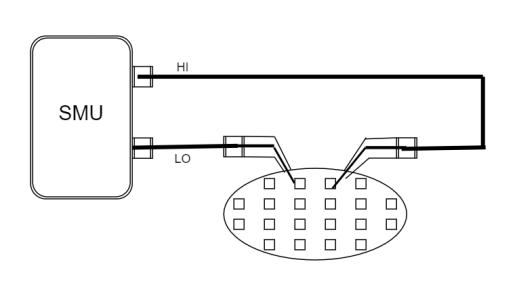

圖：共面金屬電極接觸構造

圖：異面工業連入表示

4、測試注意事項

-探針臺接地：探針臺結構上有很多金屬，在帶電的環境下會存在很強的靜電，一般探針臺會自帶大地連接線，使用中將探針臺接大地，避免釋放靜電給測試帶來影響。一般地線分為兩類：一種是工作接地，另一種是安全性接地。工作接地是把金屬導體銅塊埋在土壤里， 再通過導線引出地面，將導線接入設備的接地端口，形成接地回路。 安全性接地是指使用探針臺金屬外殼自帶的接地線進行接地，當探針臺金屬外殼發生絕緣損壞，外殼帶電時，電流沿著其外殼自帶的接地線接入大地，以達到安全的目的。

-連接線接地：探針臺的連接線為同軸線，兩根同軸線的內芯是信號線，從而導致兩根同軸線的外屏蔽層懸空，未起到屏蔽的作用，在磁場環境復雜的情況下會對測試產生較大的干擾。因此，為了獲得較好的測試效果，需要將同軸線纜的外屏蔽層接入工作地線。

-關閉光源：很多器件和材料對光源敏感，測試中如果不關閉光源會影響測試結果，所以測試時盡量在無光源影響的環境中進行。

-小電流測試時加屏蔽罩：如果測試電流為pA級別，需要給探針臺增加屏蔽罩。

-異面電極材料連接：異面電極材料連接時通常會使用探針臺Chuck盤做電極，但是Chuck盤的平整度會對材料的接觸面有影響，那么此時就需要使用引電極。
